摘要，主要介紹JDJJ-3535/0.22kv電壓互感器的接線圖，外形尺寸及參數說明。

         市場價格：4500.00元/臺，出廠價格請點擊聯系

　　一、JDJJ-3535/0.22kv電壓互感器說明

　　JDJJ-35電壓互感器為單相油浸產品，適用于額定頻率50HZ或60HZ，額定電壓35KV及以下的電力系統中，作電能計量、電壓監控和繼電保護用。

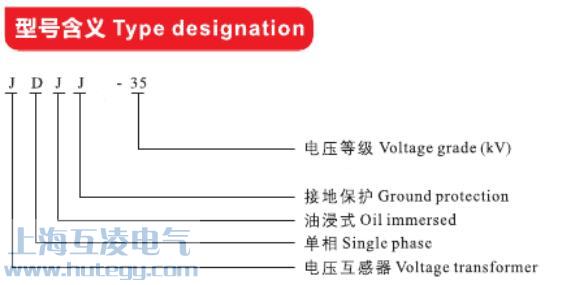

　　二、型號說明

　　三、產品結構

　　本系列電壓互感器的鐵心由條形硅鋼片疊成，為三柱芯式，器身用鐵夾件固定在箱蓋上，在箱蓋上裝有一次及二次套管等，油箱用鋼板焊成，油箱壁下部裝有接地螺栓及放油塞，箱底有四個安裝孔。

　　四、技術參數

1.額定絕緣水平：40.5/95/200KV

2.技術參數表

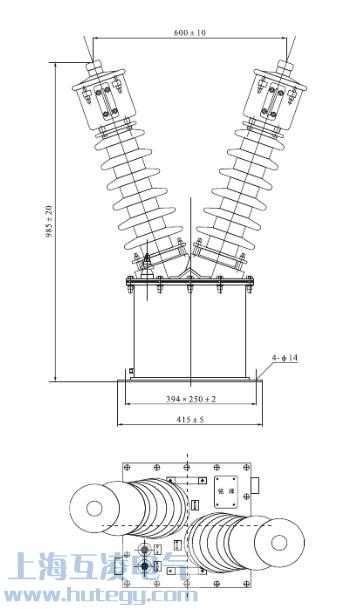

　　五、外形圖

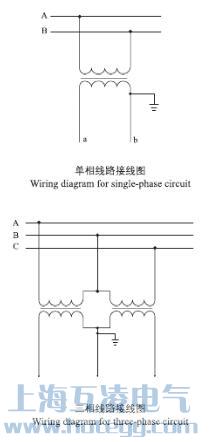

　　六、接線圖

　　價格說明

　　pricedescription

　　顯示單價僅僅只是一個方便拍付的基數

　　具體價格視產品參數要求而定

　　采購說明

　　外形說明

　　OUTLINEDESCRIPTION

　　因技術、工藝等方面的改進，產品外形會進行相應的調整，

　　若有更新恕不再另行通知，產品圖片若與實物有差別

　　請以實物為準
